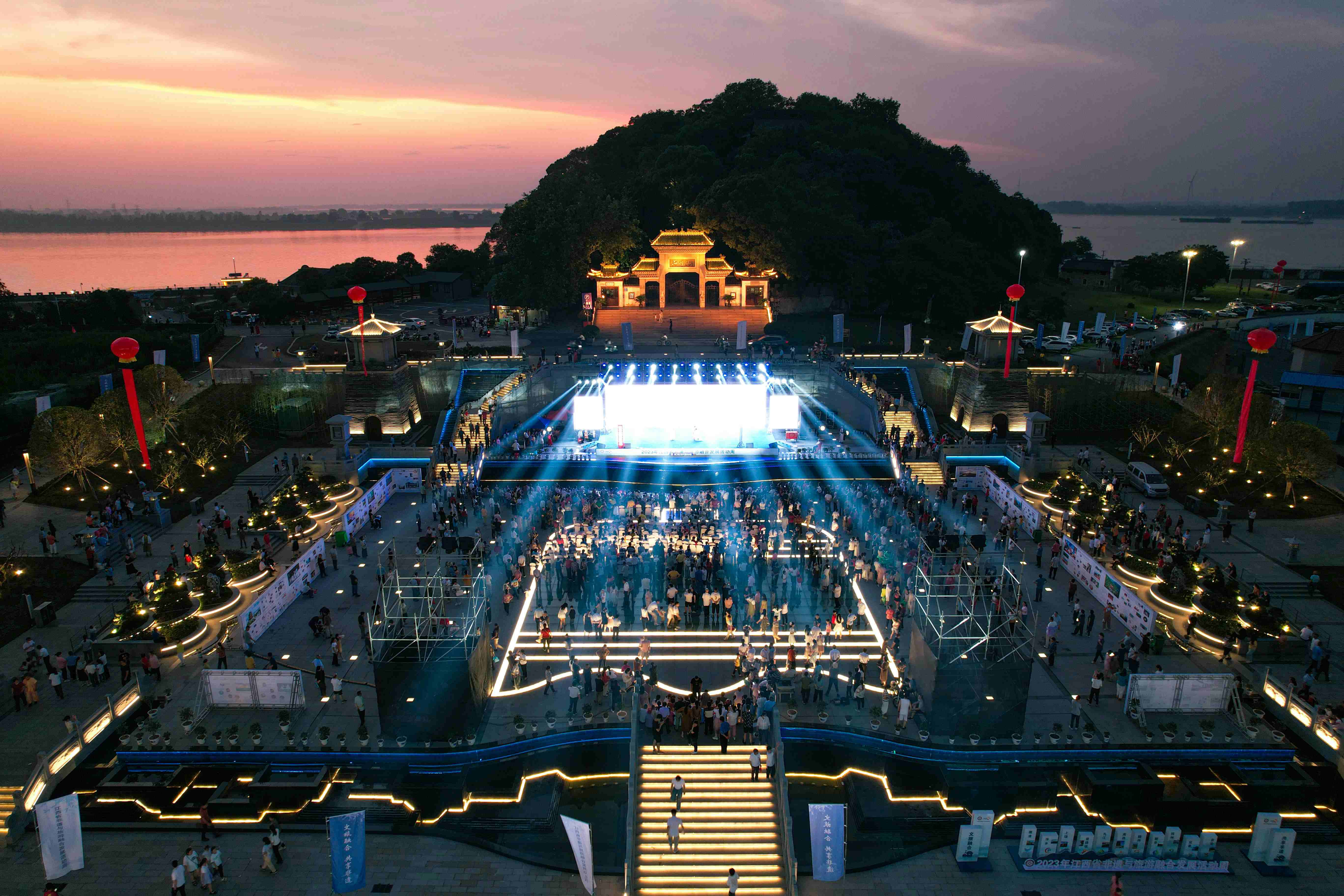

En el exigente mundo de la iluminación escénica profesional, se espera que las luminarias implementadas para festivales al aire libre, giras de conciertos e instalaciones arquitectónicas a gran escala resistan lluvias torrenciales, humedad extrema, calor vertiginoso y polvo abrasivo día tras día. Una clasificación IP65 o incluso IP66 se ha convertido en el boleto de entrada estándar para cualquier dispositivo que ingrese a este campo. Sin embargo, como fabricante dedicado a la iluminación para entretenimiento en exteriores, escuchamos constantemente las mismas frustraciones de los equipos de producción y los diseñadores de iluminación: 'La luz evitó la lluvia, pero después de solo una temporada, la producción ha disminuido visiblemente'. O 'Hay una niebla persistente dentro de la lente que arruina la calidad del haz'. Estos escenarios exponen una verdad crítica con la que todo ingeniero técnico en iluminación debe lidiar: mantener el agua líquida afuera es solo el primer paso. La verdadera medida de una luminaria profesional es su capacidad para ofrecer una salida estable y una eficacia luminosa sin concesiones durante toda su vida útil.
Las amenazas a la salida de luz estable y a largo plazo en una luminaria impermeable para exteriores no provienen de un aguacero directo. Provienen de dos condiciones crónicas interrelacionadas que se pudren dentro de la carcasa sellada: un cuello de botella térmico que desencadena la degradación de la energía y la depreciación del lumen, y la condensación interna que erosiona tanto la óptica como la electrónica.
Las fuentes LED utilizadas en la iluminación del entretenimiento convierten sólo entre el 35% y el 45% de la energía eléctrica en luz visible; el resto se convierte en calor. Los mismos sellos que hacen que un dispositivo sea impermeable también eliminan la convección natural del aire, lo que obliga a que todo el calor se disipe pasivamente a través del chasis. Cuando este calor no se extrae lo suficientemente rápido, la temperatura de la unión del LED aumenta dramáticamente. El daño resultante es una falla en cascada. El efecto más inmediato es una caída en la eficacia luminosa: para los típicos LED blancos o de color de alta potencia, la salida de luz puede disminuir entre un 1 % y un 3 % por cada aumento de 10 °C en la temperatura de la unión. Al mismo tiempo, el circuito de protección térmica del controlador reduce agresivamente la corriente del controlador para evitar fallas catastróficas. En el escenario de una gira de conciertos, esto se traduce en un dispositivo cuyo brillo se desvanece exactamente cuando más se necesita: durante esa señal de alto impacto y salida total. El daño más profundo e insidioso es la depreciación irreversible del lumen. El funcionamiento crónico a alta temperatura acelera la degradación del chip LED y la capa de fósforo, lo que provoca un cambio de color permanente, una desviación del índice de reproducción y una pérdida no recuperable de brillo general en tan solo unos cientos de horas. Para cualquier diseño de iluminación que dependa de una combinación precisa de colores, este es un fallo inaceptable.

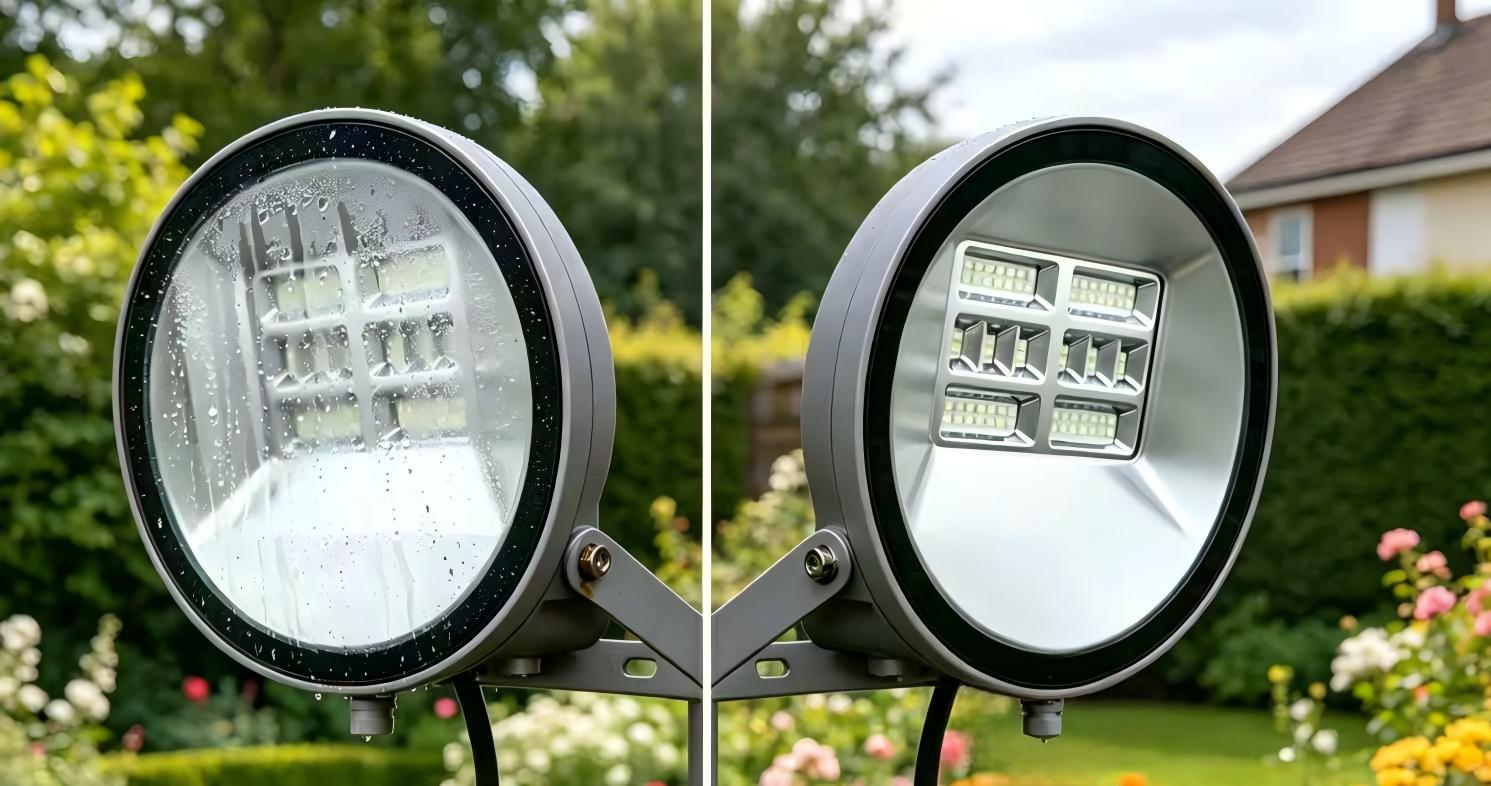

Si el calor es un impuesto lento y agotador sobre el rendimiento, la condensación es un daño agudo e impredecible. Los cambios drásticos de temperatura entre el día y la noche, junto con el 'efecto de respiración' inducido por el funcionamiento intermitente, atraen activamente aire cargado de humedad hacia la carcasa sellada. Cuando la temperatura de una superficie óptica interna (una lente, un reflector, un gobo) cae por debajo del punto de rocío del aire, el vapor de agua se condensa en una película microscópica similar a una niebla. Esta capa puede robar instantáneamente entre el 10% y el 30% de la transmisión del haz y destruye la nitidez de una proyección, convirtiendo un patrón de gobo nítido en una sombra borrosa. Para un diseño de iluminación finamente elaborado, esto es una catástrofe visual.
La destrucción no se limita a la óptica. Las microgotas que se depositan en placas de circuitos, conectores y pines de LED son el punto de partida de la corrosión electroquímica. Esto provoca corrientes de fuga, cortocircuitos intermitentes y errores caóticos en la señal DMX que pueden llevar a un equipo de producción a la frustración durante un momento crítico del espectáculo. Si la condensación se produce repetidamente, la corrosión se propaga, convirtiendo una luminaria que alguna vez fue confiable en un activo permanentemente dañado con una vida útil de iluminación drásticamente acortada.
Resolver estos problemas requiere una mirada clara a las realidades físicas dentro de un dispositivo impermeable.
Vías comunes de diseño térmico

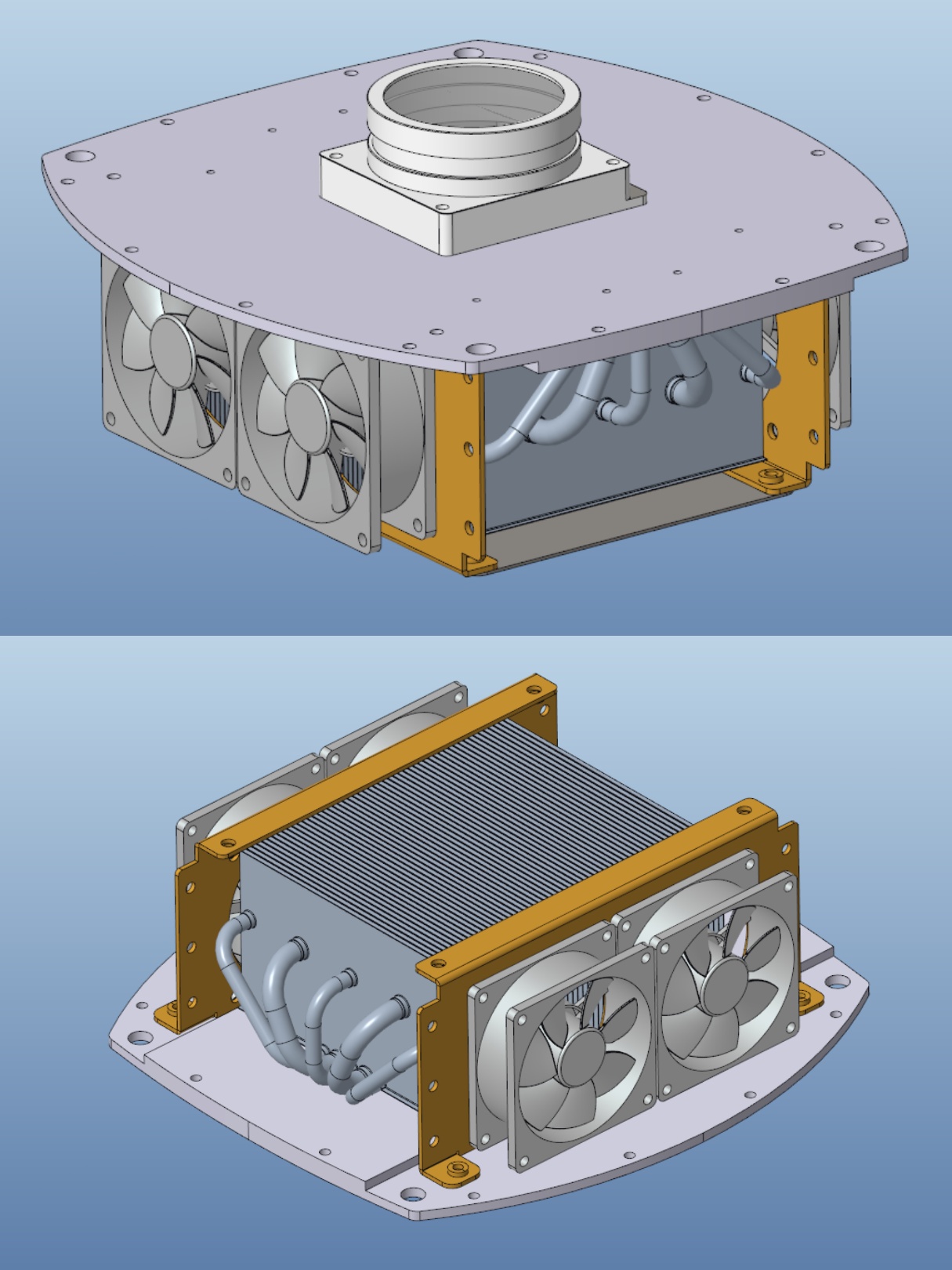

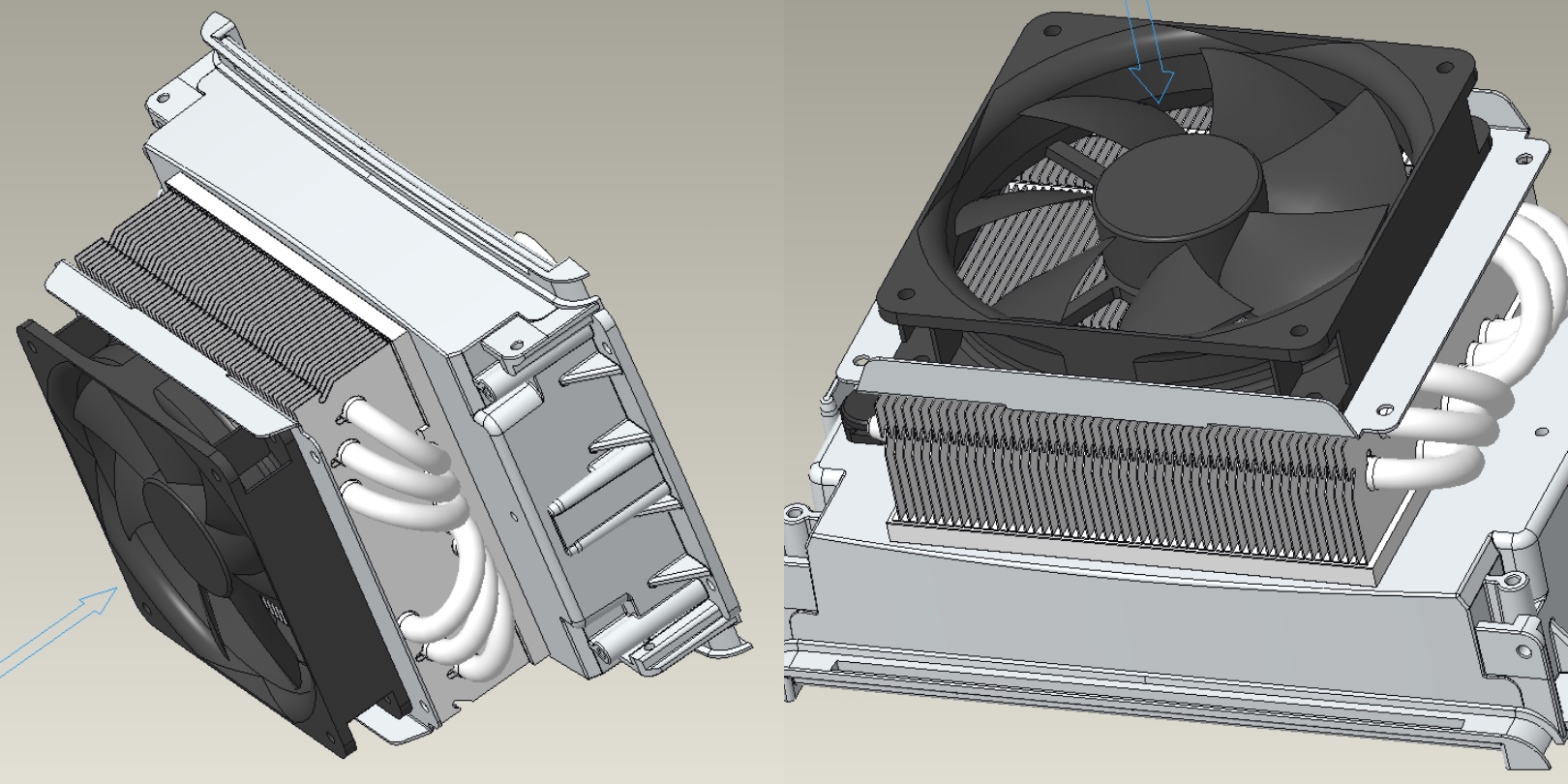

La iluminación de escenarios exteriores actual generalmente se basa en una carcasa de aluminio fundido a presión de una sola pieza, frecuentemente aumentada con tubos de calor de cobre o cámaras de vapor para distribuir rápidamente el calor desde la fuente hasta grandes aletas de enfriamiento. Algunas cabezas móviles de alta potencia agregan un ventilador de circulación interna para agitar el aire sellado y reducir los puntos calientes. El defecto fatal en estos sistemas surge cuando el área de las aletas es insuficiente, los materiales de la interfaz térmica se degradan o la temperatura ambiente externa se dispara. El calor no tiene vía de escape y el dispositivo entra en un estado de saturación térmica, lo que obliga a todos los componentes electrónicos y ópticos a funcionar en las peores condiciones posibles.
El verdadero mecanismo de la condensación: la trampa 'respiratoria'

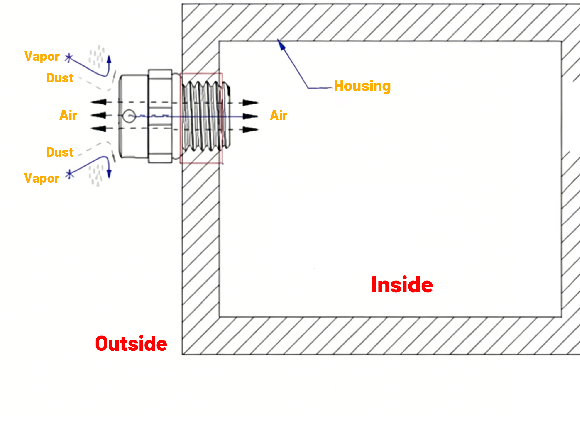

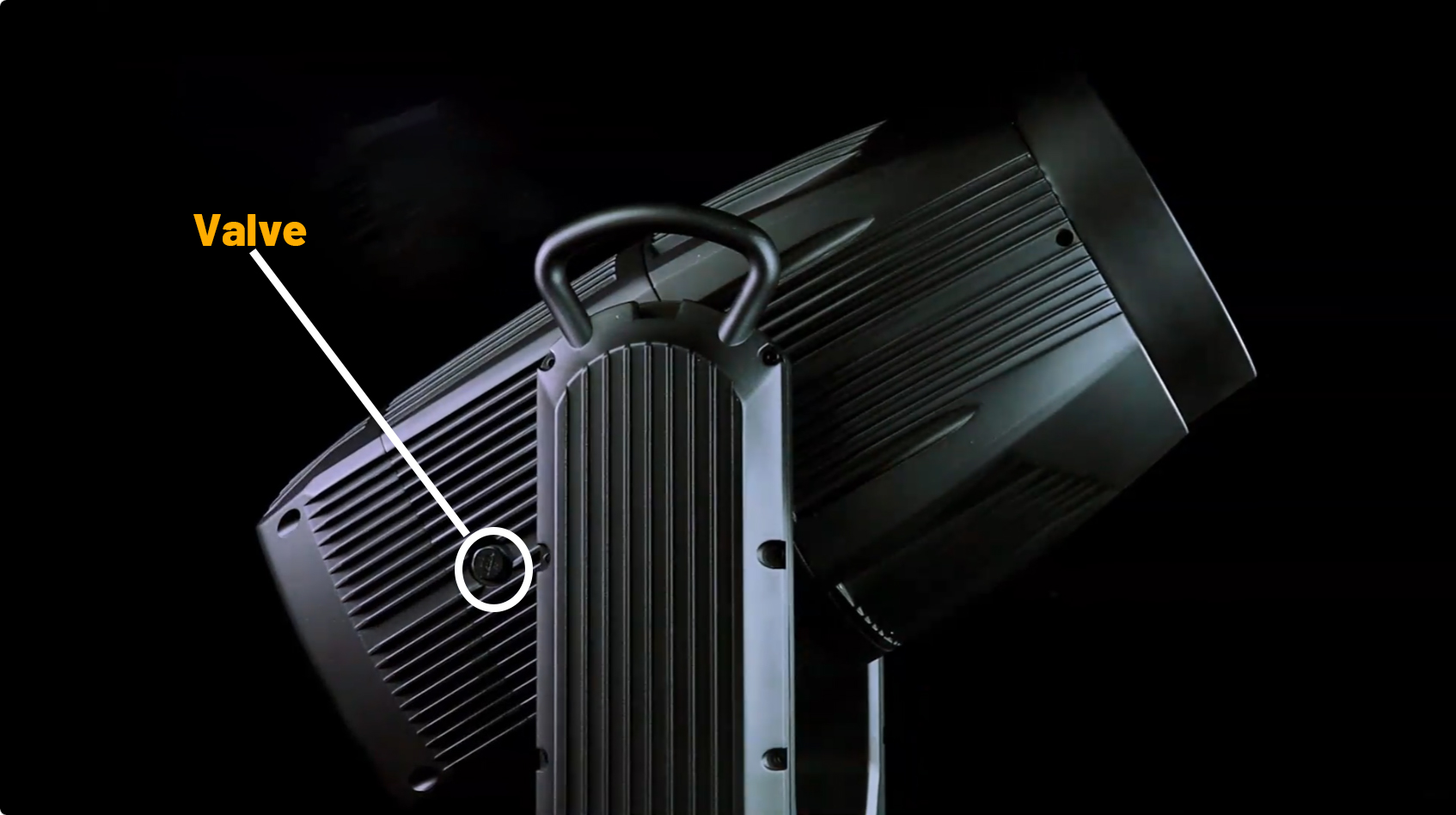

Un error común es pensar que un artefacto sellado está internamente seco. La realidad es la contraria y muchos ingenieros en tecnología de iluminación se sorprenden al saber por qué. Cuando se enciende una luz, el aire interno se calienta, se expande y se expulsa a través de los huecos de las roscas y la válvula unidireccional impermeable. Cuando se enfría después del espectáculo, se forma una presión negativa en el interior, que aspira el aire ambiente nuevamente. Este proceso de 'respiración' no solo iguala la presión; Atrae activamente vapor de agua. La membrana ePTFE (politetrafluoroetileno expandido) de una válvula impermeable es excelente para bloquear el agua líquida, pero es permeable a las moléculas de vapor de agua, lo que crea un camino unidireccional para la acumulación de humedad. Este ingreso externo se combina con una segunda fuente interna: trazas de humedad absorbidas por los PCB, el cableado y los componentes estructurales durante la fabricación, que se queman durante la operación inicial a alta temperatura. Ahora tienes una cámara sellada con una base húmeda y una entrada constante de humedad. En una noche húmeda después de una repentina tormenta en el escenario de un festival al aire libre, la condensación interna no es una posibilidad, sino casi una certeza. Una vez que aparece, comienza el ciclo de daño.
Con base en un extenso análisis de fallas de campo e investigación y desarrollo, hemos descubierto que un dispositivo de iluminación para escenarios impermeable para exteriores verdaderamente excelente debe tratar la gestión térmica, el control de la humedad y el drenaje estructural como un sistema integrado. Los siguientes cuatro pilares de diseño y proceso forman el núcleo de un dispositivo que conserva su alto rendimiento durante años.
1. Diseño estructural integrado para drenaje y disipación de calor

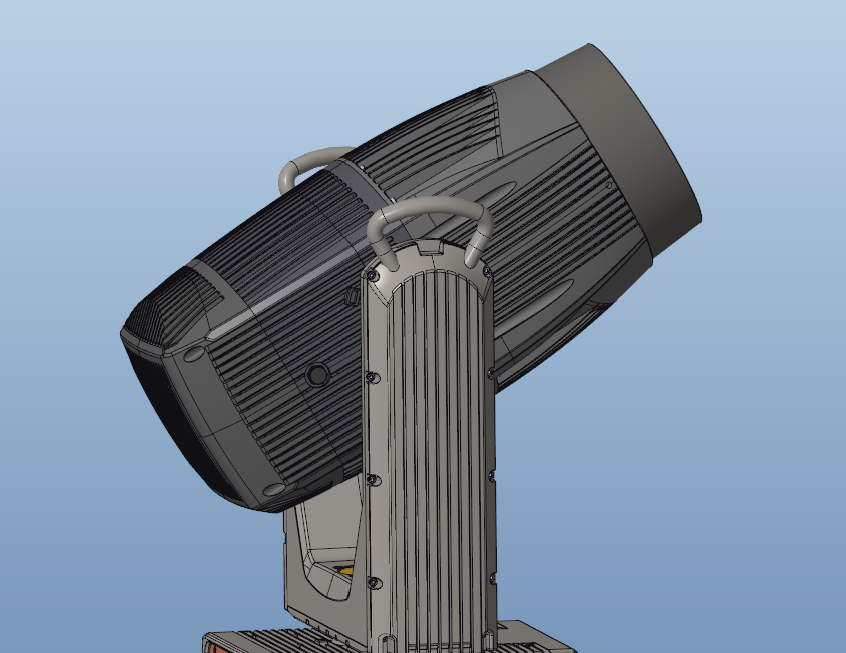

El enfoque comienza en la etapa de diseño mecánico. Las aletas de refrigeración deben estar orientadas verticalmente, con canales integrados en su base para guiar cualquier rastro de agua o condensado interno directamente a un punto de drenaje designado, lejos de todos los componentes electrónicos. Las partes superiores de la carcasa deben evitar depresiones cóncavas, las caras de sellado deben usar labios en ángulo para proteger el agua y todos los PCB y conectores internos deben colocarse muy por encima del punto más bajo de la cavidad, a menudo con la ayuda de recubrimientos hidrofóbicos. Un diseño de drenaje bien ejecutado no sólo reduce el riesgo de condensación; también evita que las películas de agua bloqueen la ruta térmica crítica.

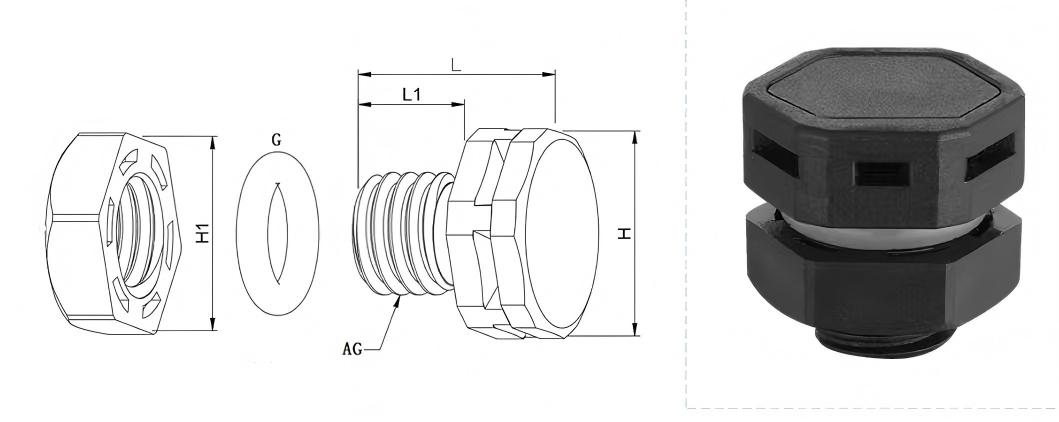

2. Una válvula no direccional transpirable científicamente compatible: 'gestión de la respiración' precisa
La tasa de flujo de aire de la válvula impermeable no es una decisión de 'cuanto más grande, mejor'. Debe adaptarse con precisión al volumen interno del dispositivo, a la temperatura máxima de funcionamiento y a los gradientes de temperatura ambiental esperados. Si la capacidad del respiradero es demasiado baja, la intensa presión negativa durante un enfriamiento rápido puede fatigar los sellos y literalmente succionar la humedad. Si es demasiado alto, hiperventila el artefacto, inundándolo con aire húmedo y saturando los desecantes internos en días, dejándolos inútiles. Nuestro enfoque es calcular el volumen exacto de aire intercambiado en el peor de los casos de choque térmico y seleccionar un respiradero con un área de membrana y una tasa de transmisión de vapor de humedad que mantenga segura la diferencia de presión interna y al mismo tiempo limite la entrada de humedad a un nivel que el desecante incorporado pueda soportar durante un ciclo de mantenimiento completo. Se trata de una forma de gestión precisa de la respiración en la que todo equipo de producción exigente debería poder confiar.
3. Secado profundo y ensamblaje controlado en producción
La forma más eficaz de eliminar la fuente de humedad 'incorporada' es un proceso de secado riguroso. Antes del ensamblaje final, todos los componentes críticos (módulos LED, PCB, cableado interno, conectores y ciertas piezas estructurales) se cuecen en un horno de precisión a una temperatura sostenida de 85 a 105 °C para eliminar la humedad profundamente absorbida. Inmediatamente después del horneado, el ensamblaje se realiza en un ambiente seco con una humedad controlada por debajo del 30 % de humedad relativa. Se coloca un paquete desecante de tamiz molecular nuevo en el interior y se sella el dispositivo. Esta disciplina de producción lleva el punto de rocío interno a un nivel excepcionalmente bajo, creando una base inquebrantable para una vida de iluminación sin niebla.
4. Mantenimiento proactivo del lado del usuario: limpieza de respiraderos y renovación del desecante
Ninguna ingeniería es realmente 'instalar y olvidar'. En la carretera, durante una gira de conciertos o durante un festival largo al aire libre, la superficie del respiradero acumulará polvo, suciedad y aceite, obstruyendo el intercambio de gases y corriendo el riesgo de romper la membrana bajo presión. Los desecantes eventualmente alcanzarán su capacidad de adsorción. Es por eso que enfatizamos una rutina simple pero no negociable en toda nuestra documentación y capacitación para el usuario: limpie la superficie de ventilación regularmente con un cepillo suave, nunca con un limpiador de alta presión. Si una membrana de ventilación parece envejecida, agrietada o deformada, debe reemplazarse inmediatamente. Asimismo, monitorear la tarjeta indicadora de humedad interna y regenerar o reemplazar el paquete desecante en cada ciclo de mantenimiento. Estas acciones pequeñas y disciplinadas son la última e indispensable línea de defensa para cualquier dispositivo de iluminación profesional que trabaje en entornos hostiles.
Una luminaria que ofrece una luz precisa y de alto impacto noche tras noche en el escenario principal de un festival al aire libre o en una agotadora agenda de giras de conciertos exige mucho más que una calificación aprobatoria en una sola prueba de IP. Es un testimonio del dominio sistémico de un fabricante en materia de gestión termodinámica, control de humedad, ensamblaje de precisión y un profundo respeto por todo el ciclo de vida del producto. Compartimos estos conocimientos para ayudar a todos los diseñadores de iluminación, equipos de producción e ingenieros tecnológicos de iluminación a ver más allá de la hoja de especificaciones y comprender el valor de ingeniería genuino detrás de una salida de luz verdaderamente estable. Si está buscando un haz que no se atenúe, no se empañe y no pierda su precisión frente a los elementos, estamos listos para compartir más de nuestra tecnología y estudios de casos del mundo real con usted.
