La iluminación escénica se ha transformado dramáticamente a lo largo de las décadas, evolucionando desde simples accesorios estáticos hasta sistemas robóticos inteligentes multiparamétricos altamente automatizados. Hoy en día, las producciones dinámicas dependen en gran medida de estas redes avanzadas para crear experiencias visuales inmersivas e inolvidables. Sin embargo, navegar por la tecnología subyacente puede resultar abrumador para los directores técnicos, gerentes de adquisiciones y diseñadores de iluminación. Aprovechar esta tecnología va mucho más allá de un simple desmontaje mecánico. Sirve como un modelo técnico vital para evaluar, especificar e implementar adecuadamente accesorios inteligentes para eventos en vivo o instalaciones permanentes.
En esta guía, aprenderá exactamente cómo estos dispositivos procesan energía y datos sin procesar para crear salidas ópticas específicas. Exploraremos las diferencias de hardware entre varios perfiles ópticos para ayudarlo a elegir el ajuste ideal para su lugar. Finalmente, descubriremos los protocolos críticos de programación DMX, las métricas de seguridad de aparejos y las realidades de implementación en las que los profesionales confían a diario.

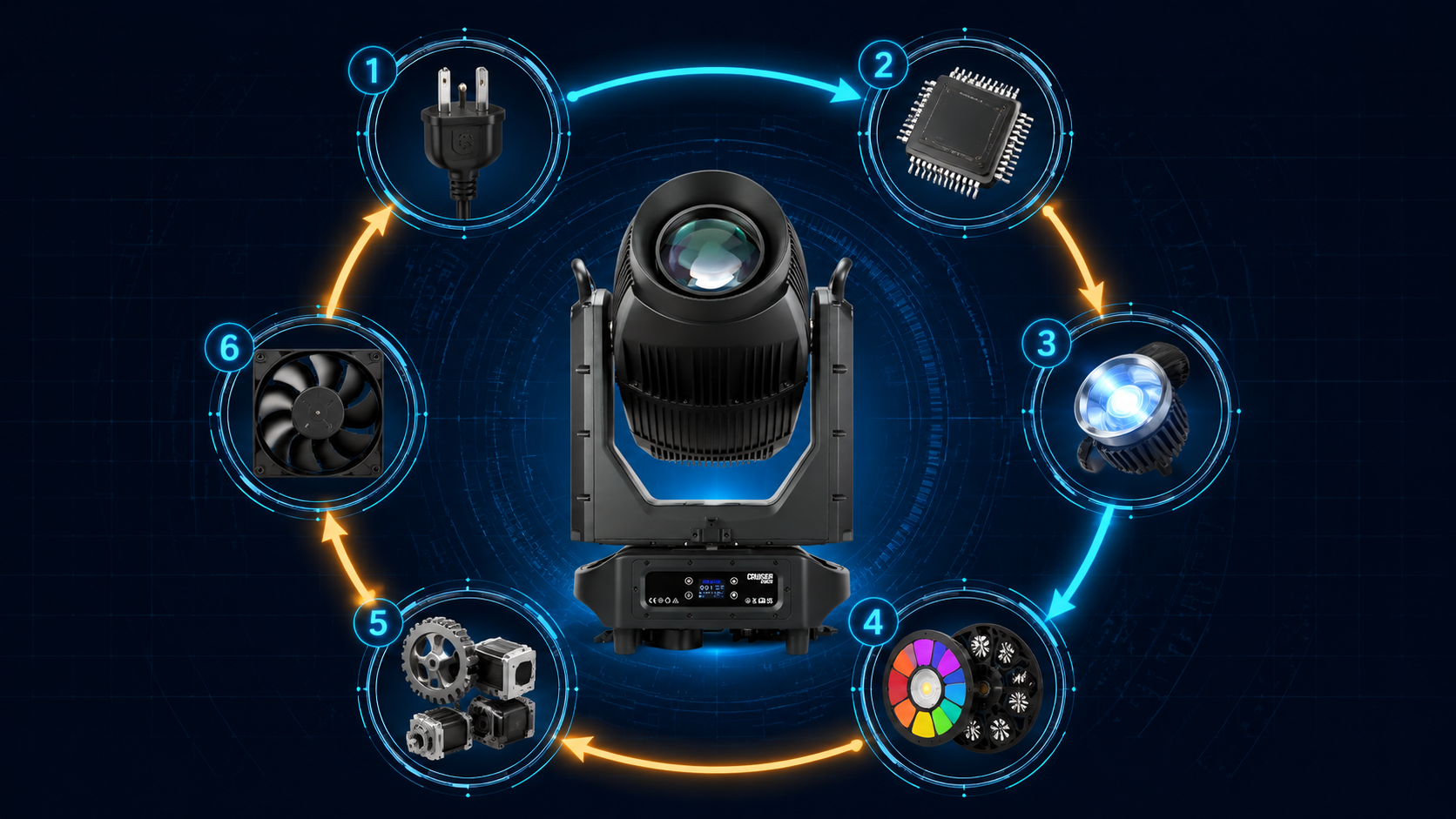

Flujo mecánico: las luces con cabezales móviles funcionan a través de un proceso interno de 6 pasos que transforma la energía CA bruta y los datos DMX en una salida óptica específica.
Vulnerabilidad energética: conectar un cabezal móvil a un circuito atenuador de CA tradicional destruirá irreversiblemente su placa base interna.
Abastecimiento estratégico: para lugares pequeños o inversiones iniciales, las luminarias 'Wash' ofrecen un retorno de la inversión significativamente mayor que los modelos 'Beam' o 'Spot'.
Control escalable: los flujos de trabajo profesionales se basan en el mapeo DMX y las 'paletas' de la consola de control para garantizar que las escenas programadas (Cues) se adapten instantáneamente a las nuevas dimensiones del lugar.

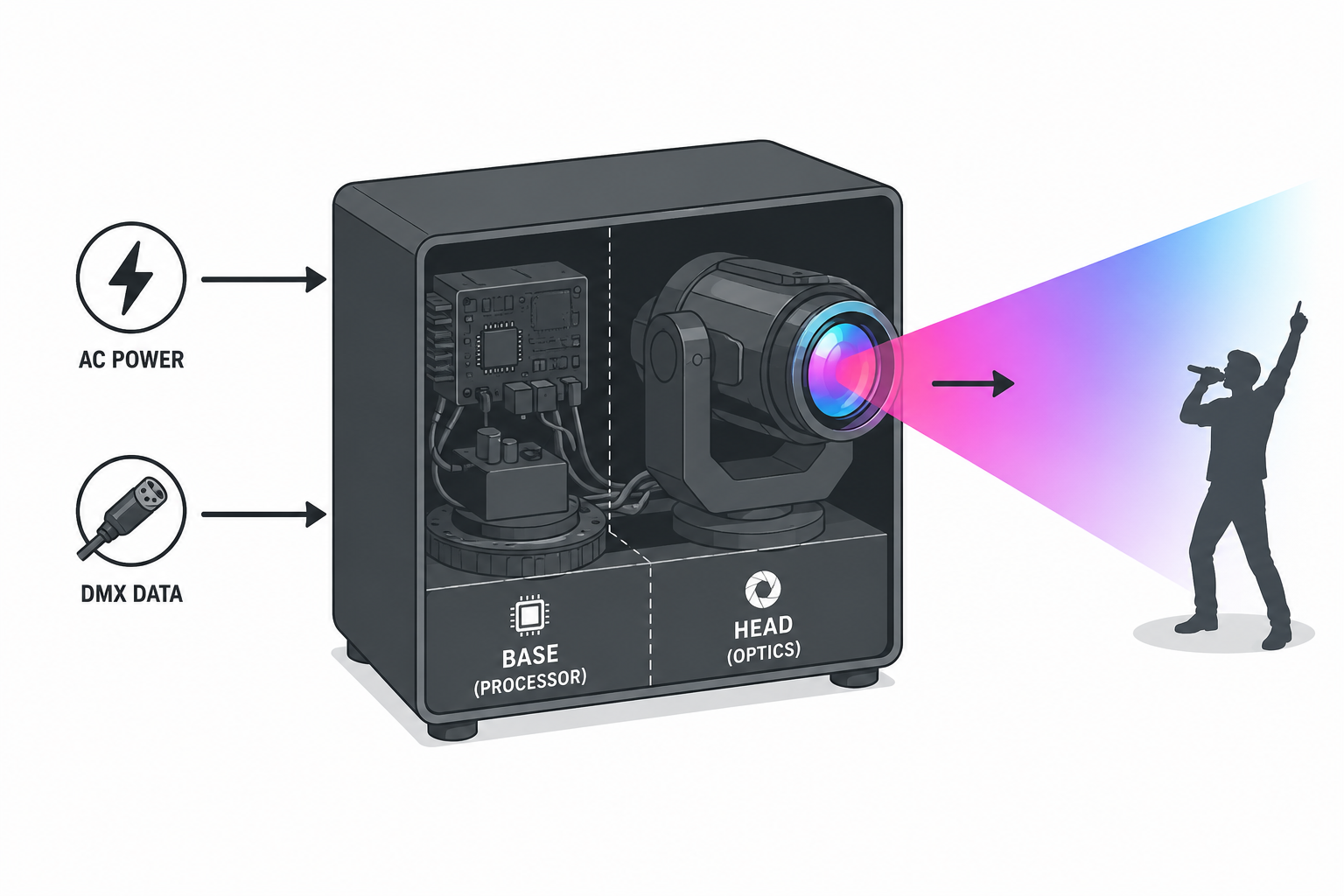

Puede tratar un dispositivo inteligente como una caja negra que procesa energía y datos. Los ingenieros generalmente dividen el hardware en dos secciones principales: la base que alberga las unidades de procesamiento y el cabezal móvil (a menudo llamado huevo) que alberga la matriz óptica. Comprender este flujo interno ayuda a los operadores a prevenir fallas catastróficas de hardware.

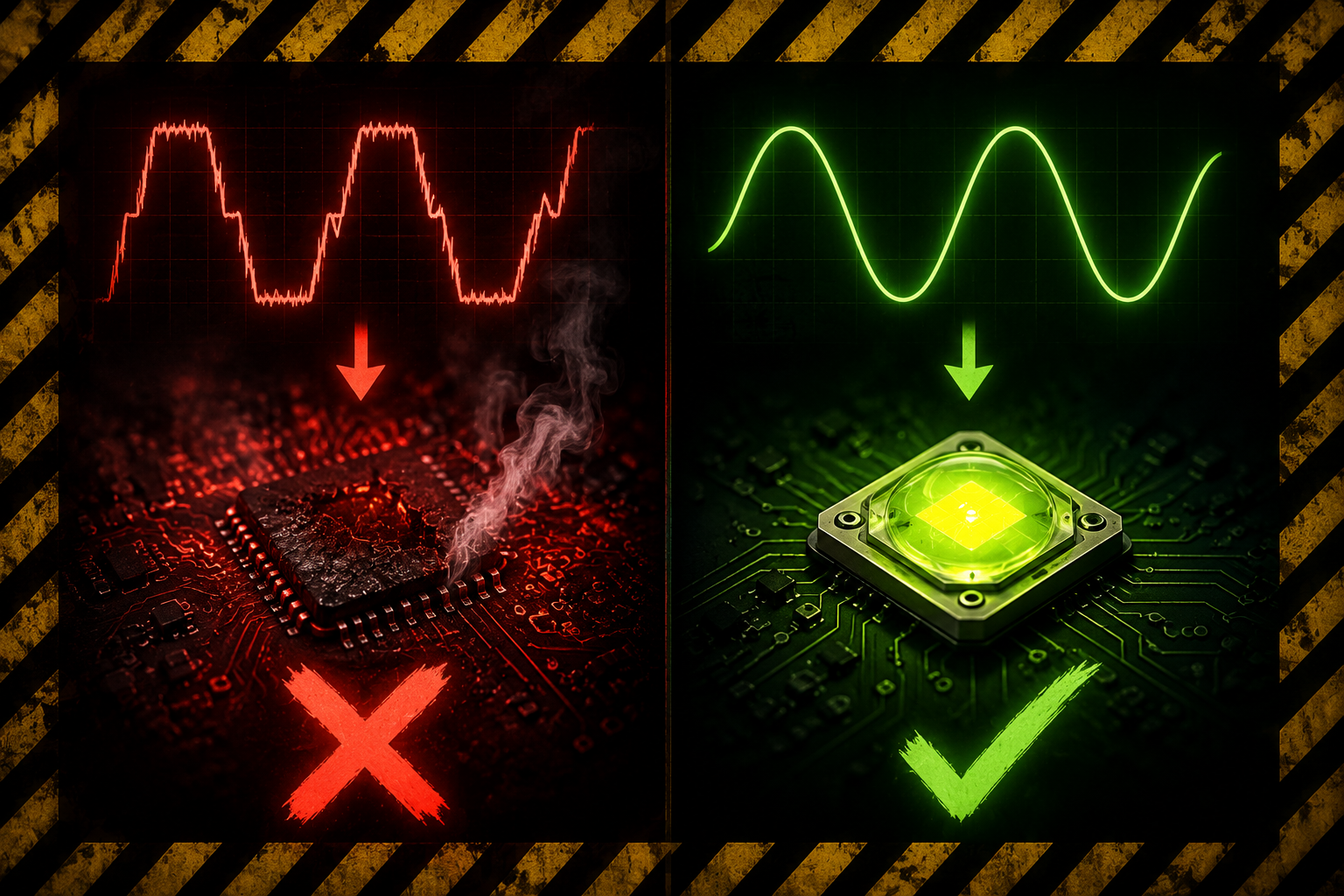

Debe conectar estos dispositivos estrictamente a una alimentación de CA no regulable. Los atenuadores teatrales tradicionales funcionan truncando ondas sinusoidales para reducir el voltaje. Si dirige esta energía cortada a un dispositivo automatizado, quemará instantáneamente la placa lógica interna y la fuente de alimentación. Utilice siempre alimentación de pared directa o paquetes de relés dedicados.

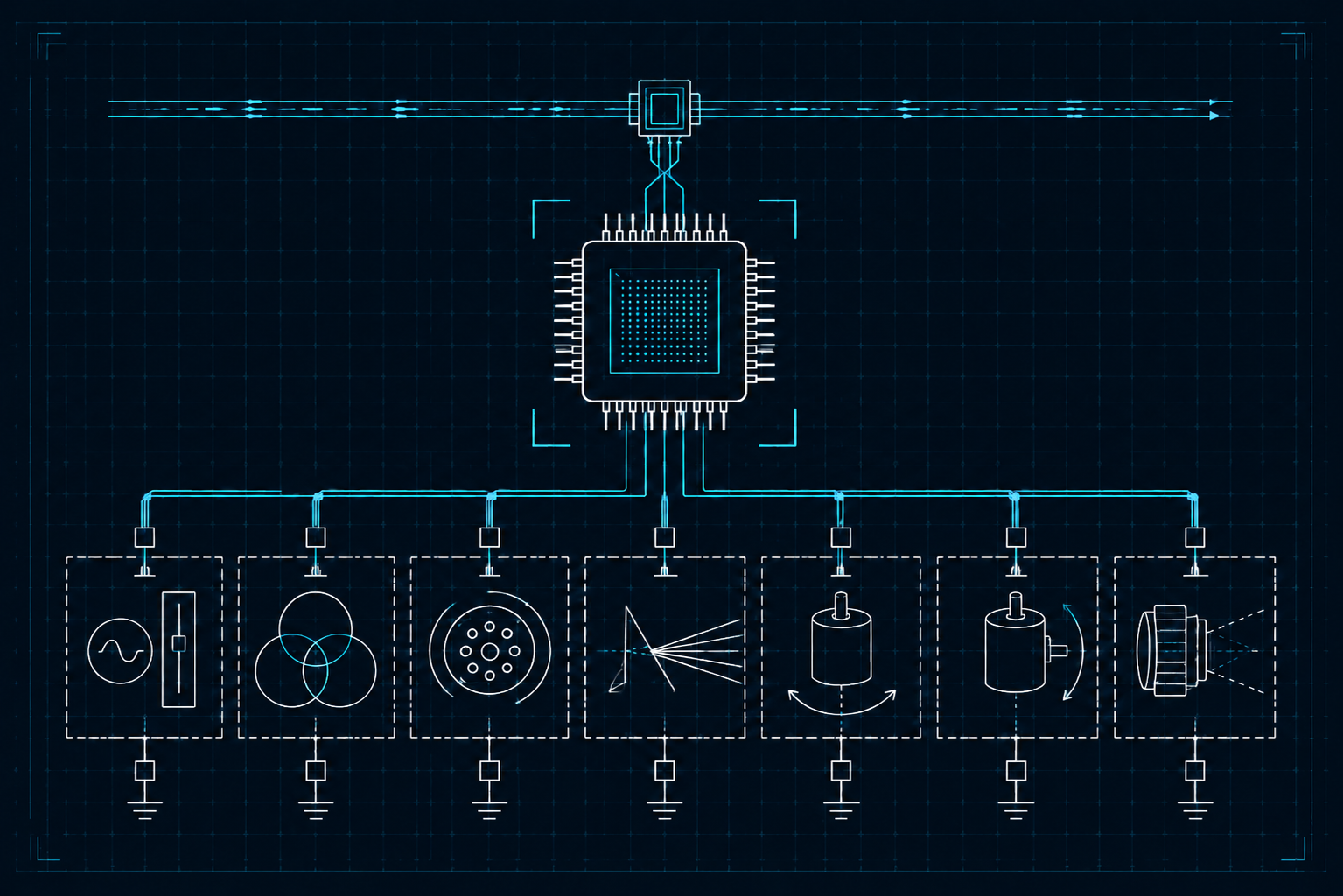

La base recibe señales de control, normalmente a través de protocolos DMX512 o Art-Net. Un procesador interno lee este flujo de datos y asigna parámetros multicanal específicos a las funciones correspondientes del dispositivo. Esta computadora traduce comandos digitales en ajustes de voltaje precisos para docenas de motores internos.

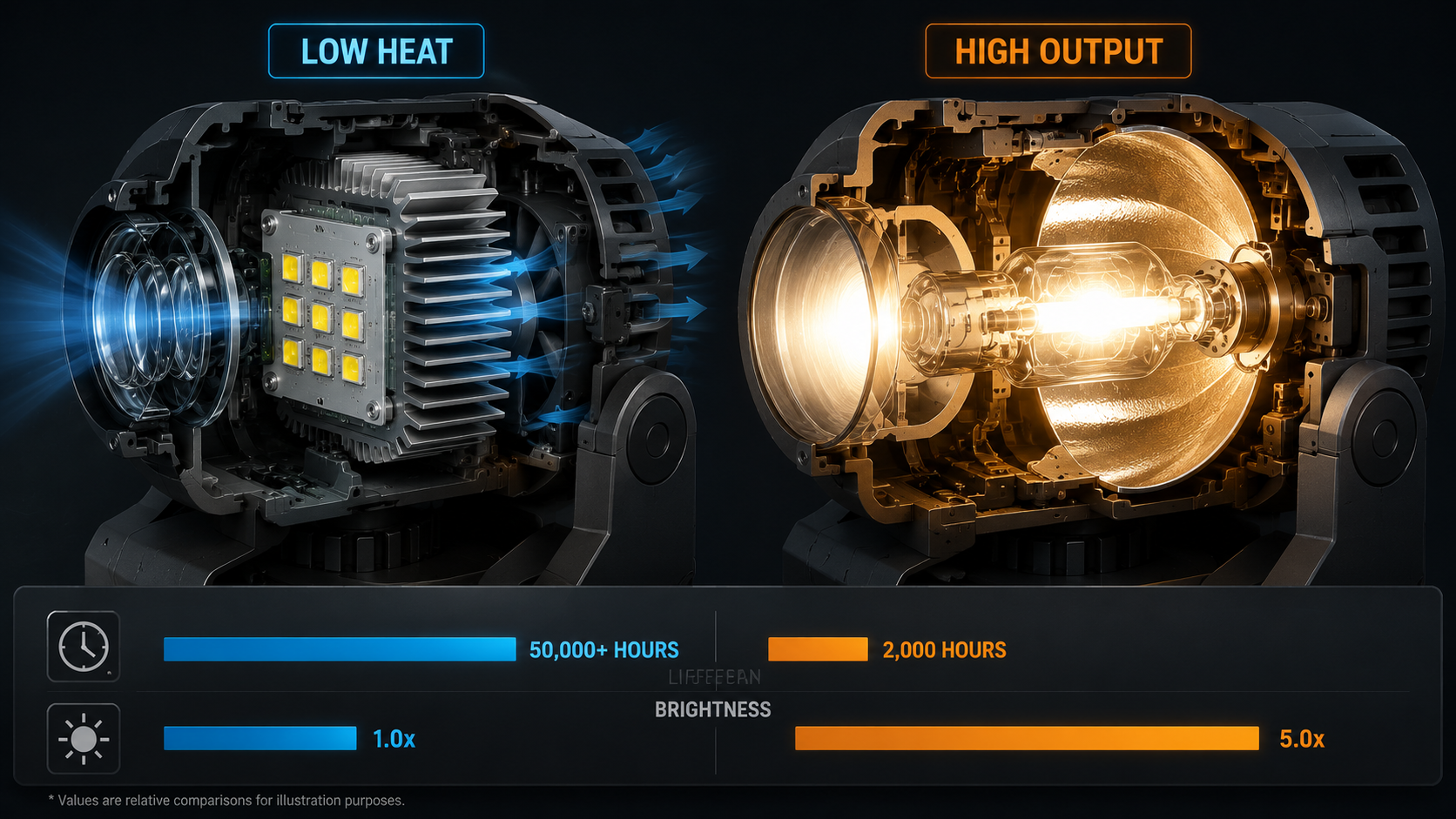

El sistema activa la fuente de luz primaria. Las unidades modernas prefieren en gran medida los motores LED porque funcionan a menor temperatura y funcionan de manera más eficiente. Por el contrario, las lámparas de descarga de gas HMI o HID de alto rendimiento siguen siendo comunes en los equipos de estadios de gran tamaño. Debido a que los operadores no pueden atenuar electrónicamente las lámparas de descarga de gas, estas unidades dependen de obturadores mecánicos para controlar el brillo.

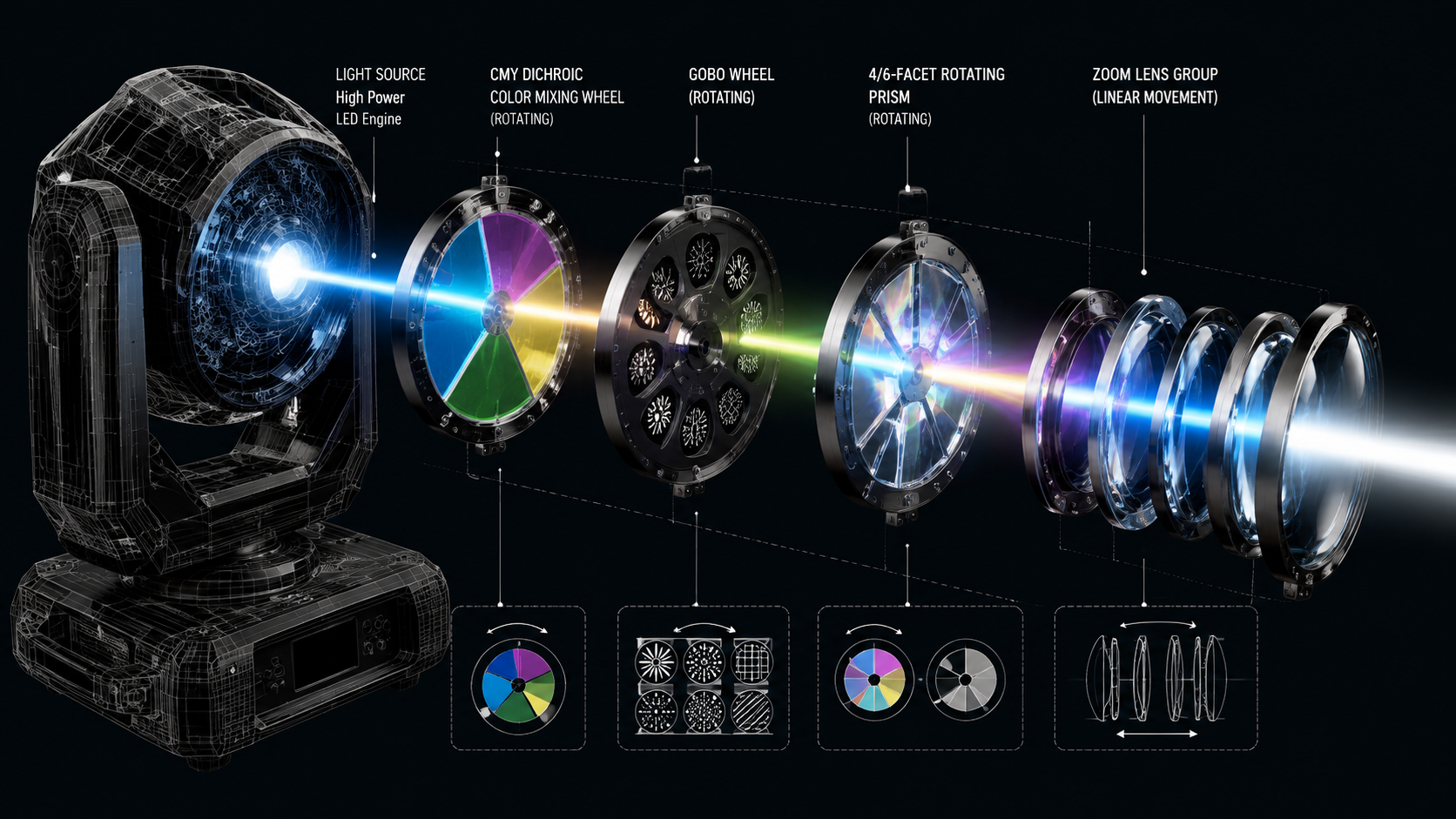

La luz bruta viaja a través de una compleja serie de módulos internos. Pasa a través de banderas de mezcla de colores sustractivas CMY, que deslizan filtros de vidrio dicroico en la trayectoria del haz para mezclar infinitos tonos. Luego, el haz incide en ruedas de color fijas, gobos giratorios (plantillas de patrones) y prismas multifacéticos para dar forma a la proyección final.

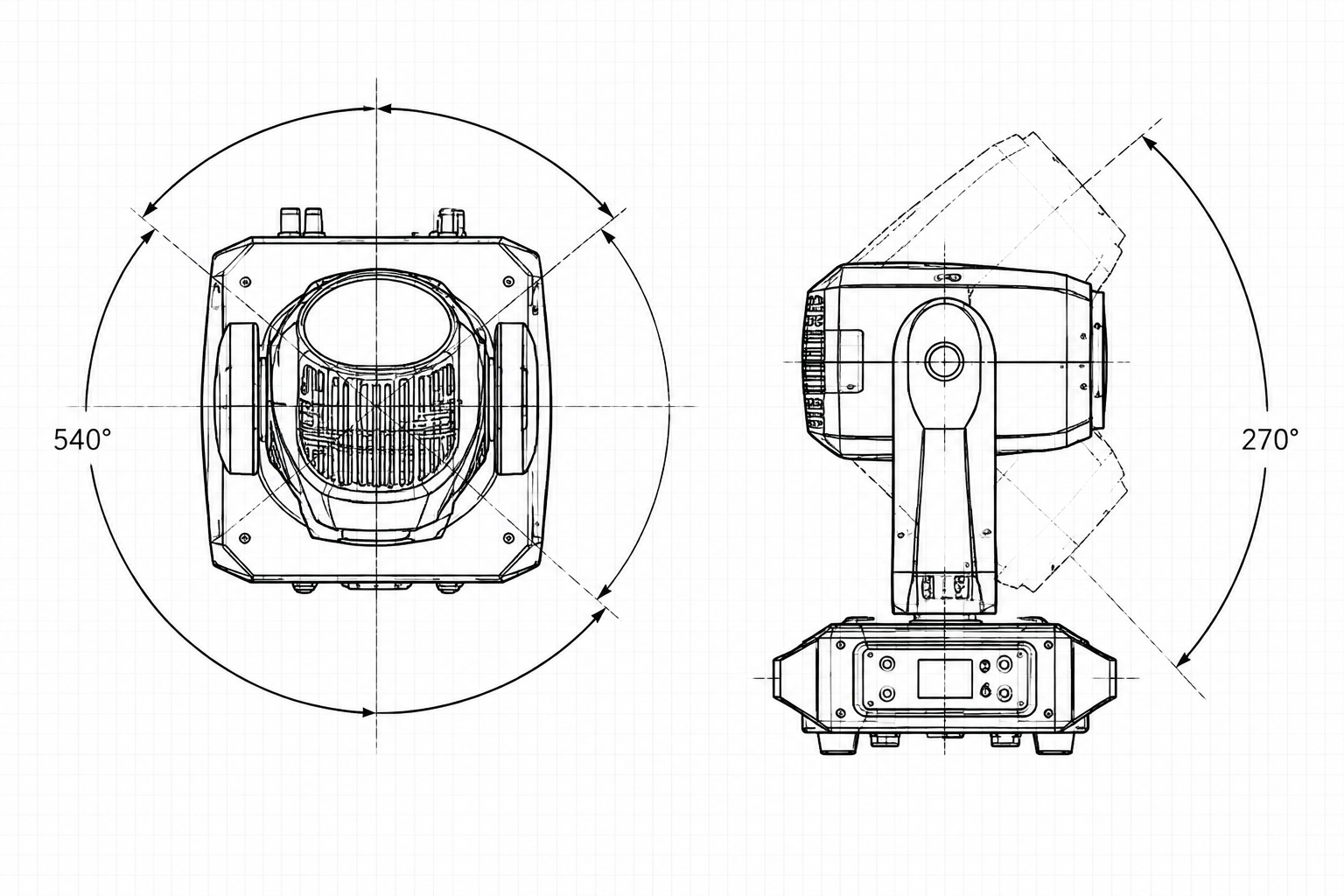

Los motores paso a paso de alto par accionan físicamente el dispositivo. El mecanismo de yugo controla la bandeja, normalmente girando de 360° a 540°. Mientras tanto, los motores secundarios controlan la inclinación del cabezal y suelen ofrecer un movimiento de 180° a 270°. Estos motores utilizan codificación digital precisa para garantizar movimientos precisos y repetibles.
Las fuentes de luz intensas generan un calor enorme. La refrigeración activa se basa en ventiladores internos y disipadores de calor de aluminio para dispersar esta carga térmica. Una refrigeración adecuada evita apagados térmicos repentinos y protege los componentes de vidrio dicroico extremadamente sensibles contra roturas.
| Paso del proceso | Componente primario | Función crítica |
|---|---|---|
| Entrega de energía | Unidad de fuente de alimentación (PSU) | Requiere voltaje CA puro y no atenuado. |
| Proceso de datos | Placa base lógica | Traduce DMX/Art-Net en comandos de motor. |
| Activación de fuente | Motor LED/lámpara HID | Genera la salida de fotones sin procesar. |
| Manipulación óptica | Banderas CMY, Gobos, Prismas | Da forma, colorea y texturiza la viga. |
| Posicionamiento mecánico | Motores paso a paso | Ejecuta movimientos de giro (360°+) e inclinación (180°+). |
| Gestión Térmica | Ventiladores y disipadores de calor | Evita el sobrecalentamiento y la rotura del cristal. |

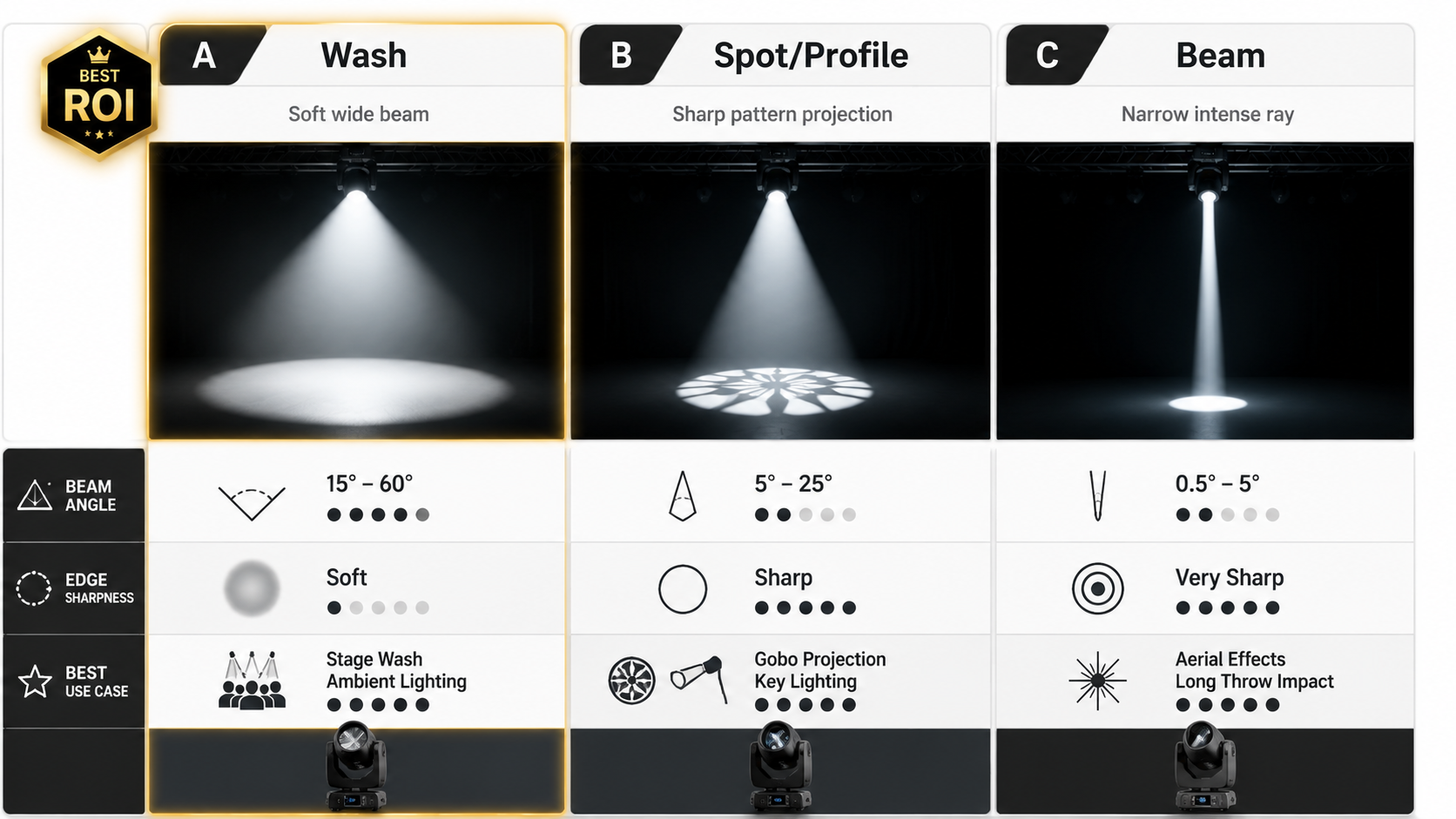

Evaluación de hardware: elección entre perfiles Beam, Spot y Wash
Los directores técnicos se enfrentan constantemente al dilema del comprador a la hora de seleccionar la clase óptica adecuada. Hacer coincidir la óptica del dispositivo con los requisitos específicos del escenario le garantiza construir un equipo de iluminación versátil y altamente efectivo.
Mecanismo: Las luminarias Wash utilizan lentes anchas, a menudo con matrices de múltiples LED, para producir un haz ampliamente extendido y de bordes suaves. Proporcionan una cobertura de color uniforme en grandes áreas.
Realidad de implementación: Representan la inversión inicial más práctica para escenarios pequeños o lugares corporativos. La visibilidad de la base es la prioridad número uno. Antes de agregar efectos llamativos, debe asegurarse de que sus presentadores o artistas permanezcan claramente iluminados.
Mecanismo: Los dispositivos Spot cuentan con lentes focales precisos, ruedas de gobos giratorias y capacidades de zoom variable. 'Perfiles' lleva esto un paso más allá al agregar contraventanas de marco interno. Estas hojas metálicas cortan físicamente la luz de las pantallas de proyección o de las escenas.
Realidad de la implementación: Estas unidades se destacan en la proyección de identidades visuales de marca, como logotipos corporativos nítidos. También definen la profundidad del escenario al proyectar patrones texturizados en pisos y fondos.
Mecanismo: Las luminarias Beam emiten un haz de luz de microángulo similar a un láser. Utilizan ópticas especializadas para mantener el haz increíblemente ajustado en largas distancias.
Realidad de la implementación: Estas unidades resultan en gran medida inútiles sin neblina o niebla atmosférica. Cuando se suspenden en una habitación con niebla, crean espectaculares efectos arquitectónicos en el aire. Los planificadores los reservan principalmente para giras de conciertos de alta energía o salas de EDM.
Mecanismo: Los escáneres emplean un espejo externo que se mueve rápidamente para dirigir el haz de luz, en lugar de mover toda la pesada cabeza.
Realidad de la implementación: debido a que solo se mueve un espejo liviano, los escáneres ejecutan cambios de dirección mucho más rápidos. Además, no requieren espacio libre para la rotación del cabezal. Esto los hace ideales para clubes en sótanos o lugares que luchan contra alturas de montaje restrictivas.
Operar una flota de luces inteligentes requiere una estrategia de control sofisticada. Los 'cerebros' detrás de la operación dependen de una estricta gestión de datos y prácticas de programación escalables.
Una luz estática tradicional necesita solo un canal de control para ajustar la intensidad. Por el contrario, un solo dispositivo de luces con cabezales móviles requiere entre 15 y más de 30 canales DMX. Estos canales individuales controlan la panorámica, la inclinación, el cian, el magenta, el amarillo, la rotación del gobo, la indexación del prisma y el enfoque.
Esta complejidad exige un mapeo de direcciones estricto. Un universo DMX estándar contiene exactamente 512 canales. Si asigna el dispositivo A para que comience en el canal 1 (ocupando 20 canales), el dispositivo B debe comenzar en el canal 21. La superposición de estas direcciones provoca un comportamiento errático del dispositivo, ya que dos luces diferentes intentan interpretar el mismo flujo de datos.
Las consolas de iluminación modernas fabricadas por líderes de la industria como MA Lighting, High End Systems (Hog) y ETC simplifican esta carga masiva de datos usando 'Paletas'. Los operadores crean paletas como bloques de construcción fundamentales, como establecer una 'Posición de cantante principal' específica o guardar un 'Marca corporativa azul' perfecto.
Luego, los programadores utilizan estas paletas para crear 'señales' que forman el espectáculo de iluminación secuenciado real. Este flujo de trabajo proporciona un enorme beneficio de escalabilidad. En entornos de gira, los operadores simplemente actualizan la paleta base en un nuevo lugar. Automáticamente, cada Cue que hace referencia a esa Paleta se actualiza instantáneamente, ahorrando horas de tediosa reprogramación.
Incluso el programa mejor programado fracasará si el despliegue físico introduce riesgos de seguridad o cuellos de botella en los datos. Existen prácticas estándar de la industria para mitigar estos riesgos exactos.
Suspender equipos robóticos pesados sobre una audiencia conlleva una inmensa responsabilidad. Los protocolos de seguridad de carga estándar requieren un margen de aparejo mínimo de 2:1. Teniendo en cuenta que estos accesorios pesan entre 15 y 50 libras cada uno, la integridad estructural sigue siendo no negociable.
Las alturas de suspensión óptimas dictan la eficiencia de dispersión de la lente. Para salas y clubes pequeños, busque un espacio libre de 8 a 12 pies. Para salas de conciertos más grandes, monte unidades de entre 15 y 25 pies de altura. Colgar una luz wash amplia demasiado baja cegará al público, mientras que colgarla demasiado alta diluirá su intensidad.
Al cablear dispositivos, los técnicos conectan en cadena la señal DMX de una unidad a la siguiente. Siempre debes tapar el dispositivo final de esta cadena utilizando un terminador DMX. Esta sencilla resistencia de 120 ohmios absorbe la señal digital al final de la línea.
Dejar una línea DMX sin terminar provoca el rebote de la señal. Los datos digitales se reflejan en el cable y chocan con nuevas señales entrantes. Esta corrupción de datos da como resultado luces estroboscópicas aleatorias, colores parpadeantes o movimientos motores tremendamente incontrolados.
Los operadores frecuentemente causan fallas de hardware evitables al manejar mal la secuencia de apagado. Cuando utilice lámparas de arco o de descarga, primero debe 'apagar' la bombilla a través de la consola DMX. Sin embargo, debe dejar la unidad encendida.
Esto permite que los ventiladores de refrigeración internos funcionen durante cinco a diez minutos más. Mover un dispositivo caliente antes de que se enfríe fácilmente rompe las frágiles lentes de vidrio dicroico y destruye los componentes halógenos dentro del huevo.
Los gerentes de adquisiciones y directores técnicos necesitan una perspectiva de evaluación estricta al seleccionar nuevos equipos. Centrarse únicamente en efectos deslumbrantes a menudo conduce a una integración deficiente y a incompatibilidades de hardware.
Los responsables de la toma de decisiones deben evaluar cuidadosamente la longevidad operativa de la fuente de luz. Los motores LED modernos ofrecen de manera confiable entre 30 000 y 50 000 horas de uso continuo manteniendo un consumo de energía excepcionalmente bajo. Por el contrario, las lámparas de descarga tradicionales requieren reemplazos de bombillas frecuentes y complejos y consumen enormes cantidades de energía CA. Tener en cuenta estas métricas de eficiencia evita obstáculos de mantenimiento inesperados en el futuro.
Para eventos corporativos, la precisión del color afecta directamente el cumplimiento de la identidad visual. No se conforme con simples ruedas de colores estáticas. En su lugar, dé prioridad a las luminarias equipadas con sistemas de mezcla sustractiva CMY de primera calidad. Estos sistemas permiten a los diseñadores de iluminación cumplir con precisión las estrictas pautas de la marca corporativa Pantone, asegurando que el escenario refleje perfectamente los materiales de marketing oficiales del cliente.
Un dispositivo es tan útil como su capacidad para comunicarse con su red más amplia. Verifique la compatibilidad total con su infraestructura de control actual, verificando la compatibilidad nativa con los protocolos Art-Net, sACN y DMX inalámbrico.
Además, investigue el ecosistema de software del fabricante. Asegúrese de que proporcionen actualizaciones de firmware de rutina. Estas actualizaciones resultan fundamentales para optimizar los algoritmos de los motores paso a paso, corregir errores de control y desbloquear nuevas funciones mucho después de la implementación inicial.
Los faros móviles funcionan como sistemas robóticos altamente complejos que dependen de la red. Dominar su implementación requiere equilibrar la visión artística con protocolos técnicos rígidos. Un diseño de escenario exitoso depende igualmente de elegir la clase óptica adecuada (saber cuándo utilizar un Wash versus un Spot) y adherirse estrictamente a reglas inflexibles de infraestructura de datos y energía.
Audite su energía: verifique que sus conexiones eléctricas omitan todos los bastidores de atenuación para proteger las placas base internas sensibles.
Haga coincidir la óptica con la habitación: priorice los accesorios Wash para una visibilidad fundamental en lugares pequeños antes de invertir en efectos Beam atmosféricos.
Proteja la cadena de datos: implemente siempre terminadores de 120 ohmios al final de cada ejecución DMX para garantizar la integridad de la señal.
Enfriamiento adecuado: Exija un estricto período de enfriamiento de 10 minutos solo para el ventilador para todos los accesorios de descarga antes del inicio físico y la carga.
R: Este comportamiento normalmente indica un error de comunicación digital, no un motor roto. Generalmente es causado por la falta de un terminador DMX al final del tendido del cable, o por una superposición de direcciones DMX donde dos dispositivos intentan leer el mismo canal de datos.
R: La unidad probablemente estaba conectada a un paquete de atenuación teatral activo. Los paquetes de atenuación alteran la onda sinusoidal eléctrica para reducir el brillo. Los dispositivos inteligentes requieren un relé o energía de pared constante y no atenuado para operar sus computadoras internas de manera segura.
R: Para accesorios de descarga, verifique si el encendedor falló o si la bombilla ha llegado al final de su vida útil. Para unidades LED, verifique que su consola de control tenga el canal del obturador mecánico abierto y el canal del atenuador maestro activado a través de DMX.
R: Para luces Wash que iluminan personas o paisajes, no. Sin embargo, para las luminarias Beam y Spot, la neblina o niebla atmosférica es absolutamente obligatoria si desea que el público visualice el haz de luz real suspendido en el aire.
